Реализованные проекты

Офисная мебель для СО ЕЭС

СО ЕЭС

СО ЕЭС

Диспетчерский зал.

Состав проекта: диспетчерские столы, тумбы и шкафы для оборудования, регулируемые крепления мониторов, кабель-каналы.

Состав проекта

Комплектация включает рабочие столы на металлическом рамном основании, встроенные боковые тумбы с ящиками и выдвижными полками для системных блоков, фронтальные шкафы для оборудования, системы размещения мониторов Ergotron, кабельные лотки и розеточные колонны. Рабочие места дополнены креслами с высокими спинками и подголовниками, шкафами для документов и вспомогательными поверхностями.

Описание проекта

Сотрудники службы следят за состоянием ИТ инфраструктуры в круглосуточном режиме. При проектировании требовалось разместить большое количество мониторов и системных блоков, сохранить рабочую поверхность для пультов связи и документов, организовать прокладку кабелей и доступ к оборудованию для обслуживания.

Мебель выполнена в светлом древесном декоре. Скруглённые углы столешниц и вырезы со стороны посадки формируют рабочую зону диспетчера. Технические отсеки вынесены под столы и перед рабочими местами; их конструкция предусматривает вентиляционные проёмы и перфорированные вставки.

Специализированные рабочие места

Столы объединены в компактные группы. Металлическое рамное основание поддерживает столешницы и установленное оборудование. Фигурный передний край позволяет расположиться перед несколькими экранами; боковые поверхности используются для телефонов, пультов и рабочих записей.

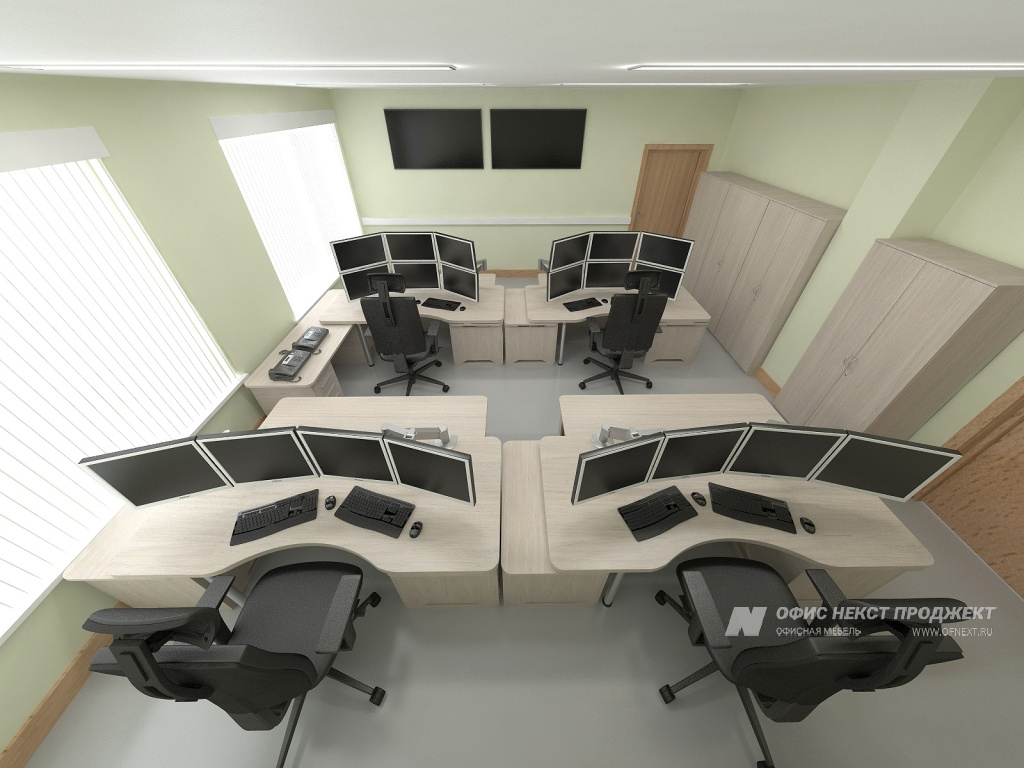

Визуализация рабочих мест с многомониторными системами, пультами связи и местом для документов.

Визуализация рабочих мест с многомониторными системами, пультами связи и местом для документов.

Кресла расположены со стороны рабочих поверхностей. Фронтальные шкафы образуют отдельную зону размещения системных блоков, а шкафы вдоль стены предназначены для хранения документов.

Расстановка мебели и размещение оборудования

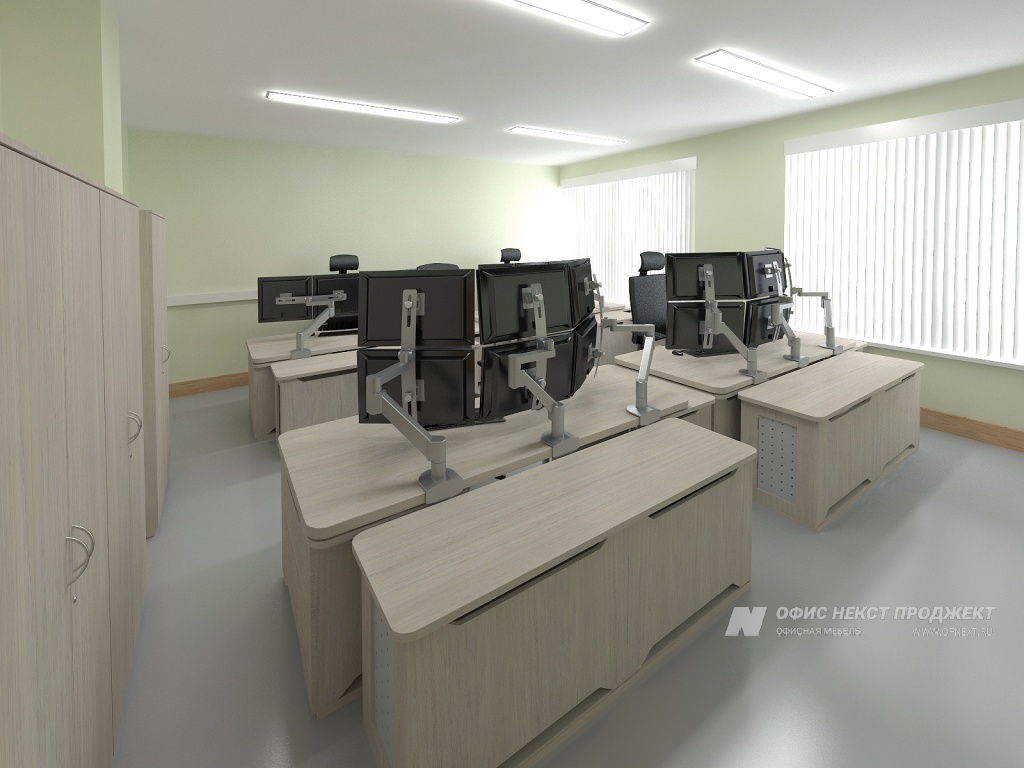

Общий вид со стороны фронтальных шкафов. Мониторы закреплены на регулируемых кронштейнах над столешницами.

Общий вид со стороны фронтальных шкафов. Мониторы закреплены на регулируемых кронштейнах над столешницами.

Кронштейны освобождают поверхность стола от штатных подставок мониторов и позволяют настроить положение экранов. Фронтальные шкафы и боковые тумбы выполнены в едином декоре со столами. Вырезы в фасадах и перфорированные панели включены в конструкцию технических отсеков.

Рабочие места после поставки

Фотография показывает рабочую поверхность, примыкание тумб к столу и вентиляционные вставки. Техника размещена в пределах общего мебельного модуля.

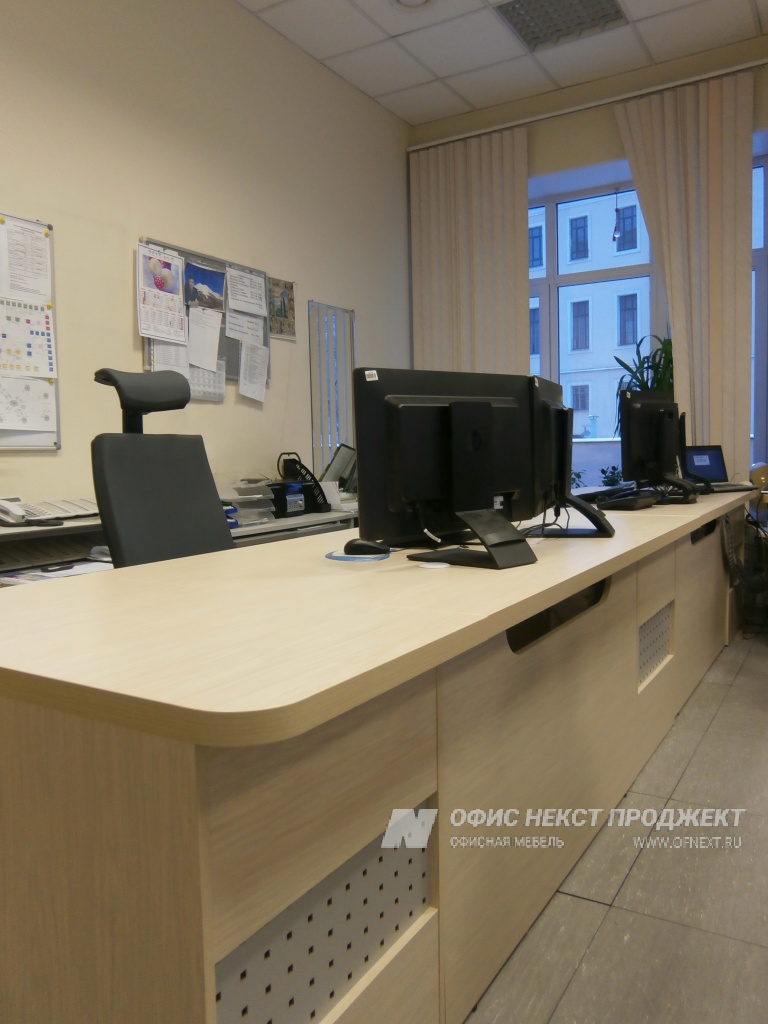

Рабочие места со стороны фронтальных шкафов. Светлый древесный декор объединяет столешницы и корпуса.

Рабочие места со стороны фронтальных шкафов. Светлый древесный декор объединяет столешницы и корпуса.

Рабочая поверхность диспетчера

Мониторы, телефонные аппараты и клавиатуры размещены перед креслом; рядом оставлено место для папок и записей.

Мониторы, телефонные аппараты и клавиатуры размещены перед креслом; рядом оставлено место для папок и записей.

Система размещения мониторов

В проекте использованы регулируемые крепления Ergotron. Они позволяют изменять высоту, вылет, поворот и наклон экранов, подбирая их положение под рабочую задачу. Мониторы расположены в несколько рядов; телефонный пульт установлен отдельно от клавиатур.

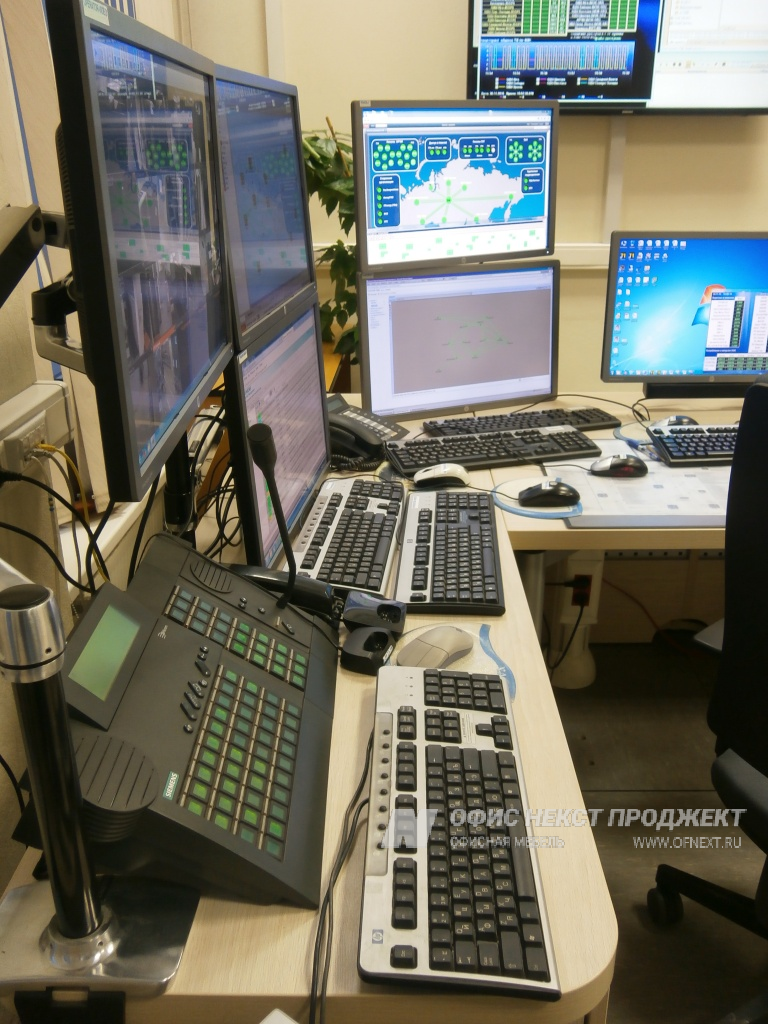

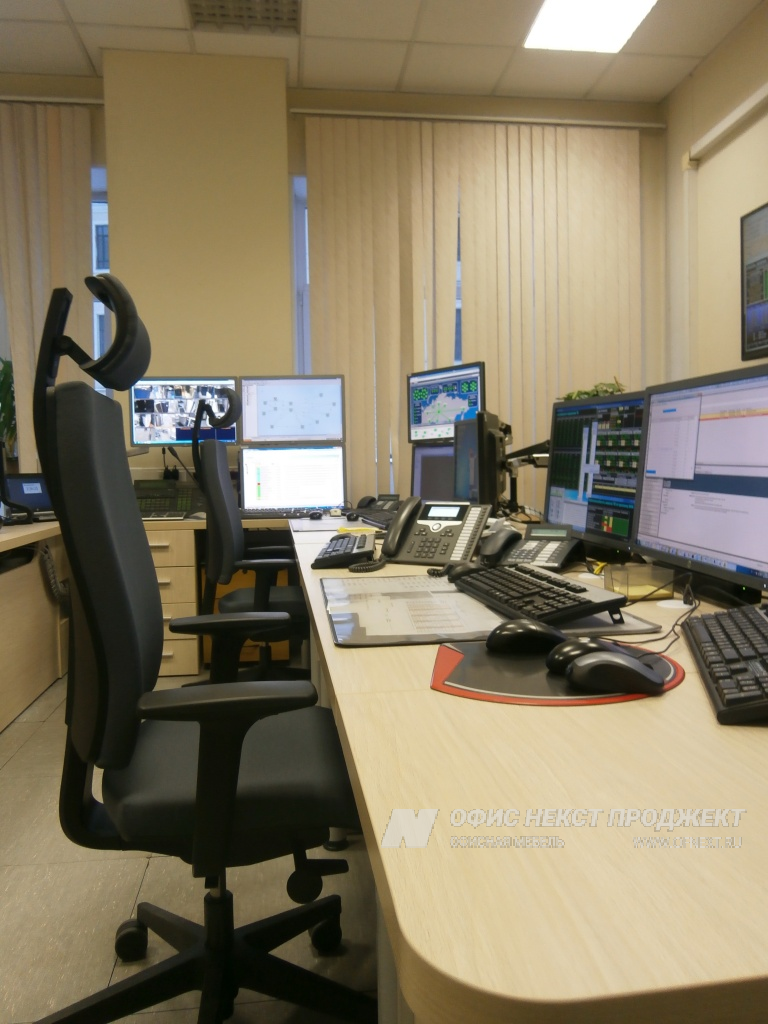

Многомониторная система и диспетчерский пульт. Крепления обеспечивают настройку положения экранов.

Многомониторная система и диспетчерский пульт. Крепления обеспечивают настройку положения экранов.

Боковые тумбы и посадочная зона

Крышка боковой тумбы продолжает рабочую поверхность стола. Верхний ящик предназначен для небольших принадлежностей, нижний отсек — для системных блоков. Вырезы в фасаде оставляют проёмы для воздухообмена.

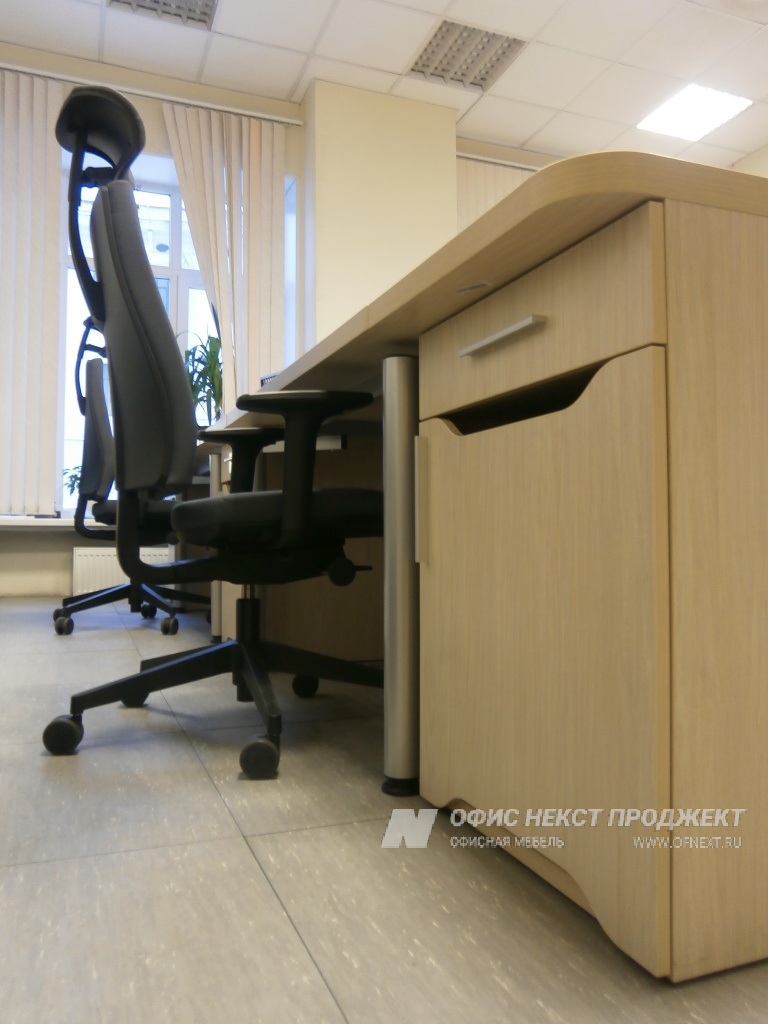

Боковая тумба с ящиком и техническим отсеком. Металлическая опора поддерживает столешницу рядом с посадочным местом.

Боковая тумба с ящиком и техническим отсеком. Металлическая опора поддерживает столешницу рядом с посадочным местом.

Фронтальные шкафы для системных блоков

Шкафы установлены перед рабочими местами. Доступ к технике организован со стороны фасадов, что позволяет обслуживать системные блоки вне посадочной зоны диспетчера. Дверцы имеют верхние и нижние вырезы; в боковинах предусмотрены перфорированные вставки.

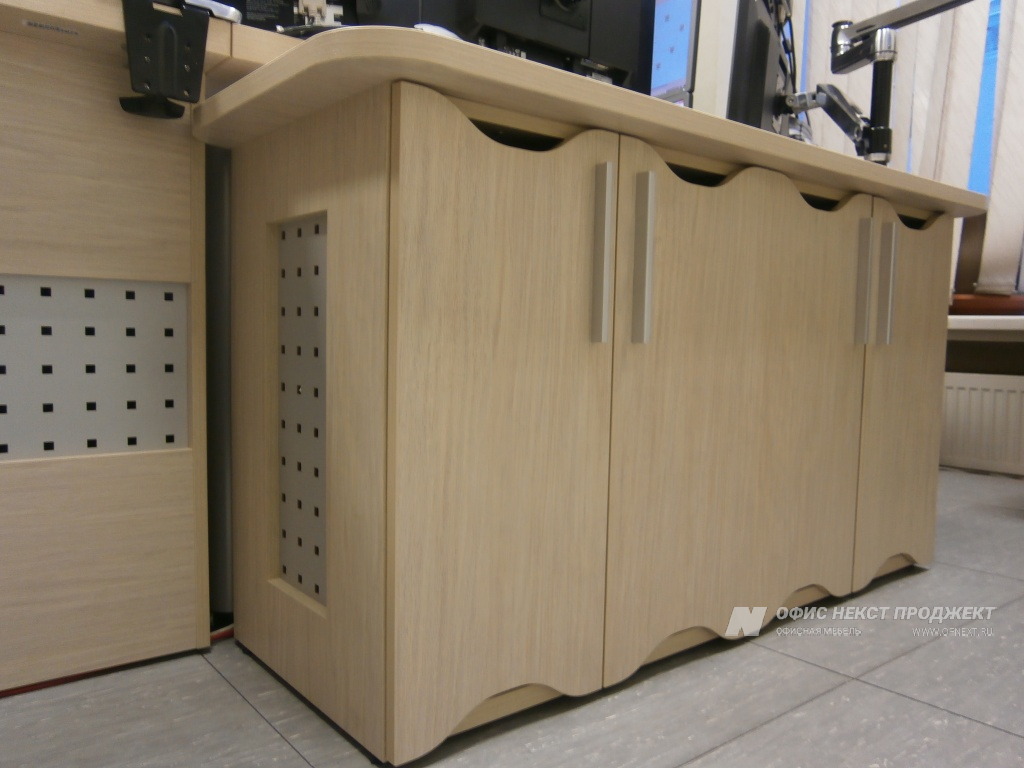

Закрытый фронтальный шкаф. Вентиляционные вырезы и боковая перфорация обеспечивают пути для движения воздуха.

Закрытый фронтальный шкаф. Вентиляционные вырезы и боковая перфорация обеспечивают пути для движения воздуха.

Шкафы и крепления мониторов

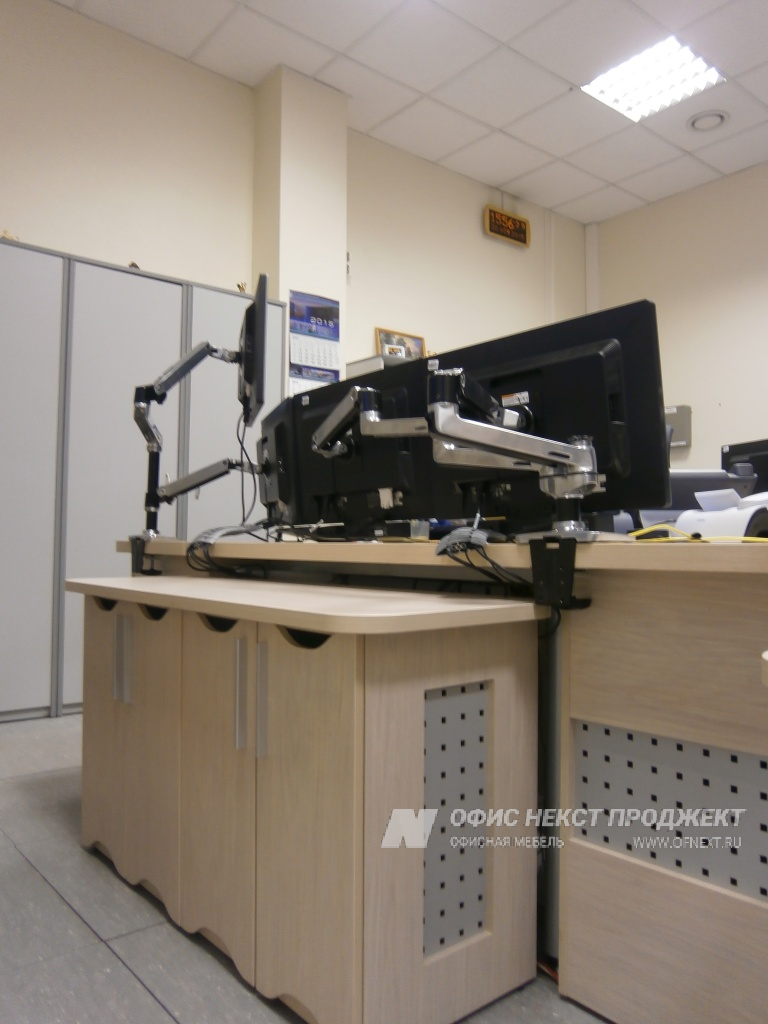

Фронтальный шкаф под системой крепления мониторов. Доступ к фасадам сохраняется со служебной стороны.

Фронтальный шкаф под системой крепления мониторов. Доступ к фасадам сохраняется со служебной стороны.

Доступ к оборудованию

Приоткрытая дверца фронтального шкафа. Системный блок размещён в отдельном техническом отсеке.

Приоткрытая дверца фронтального шкафа. Системный блок размещён в отдельном техническом отсеке.

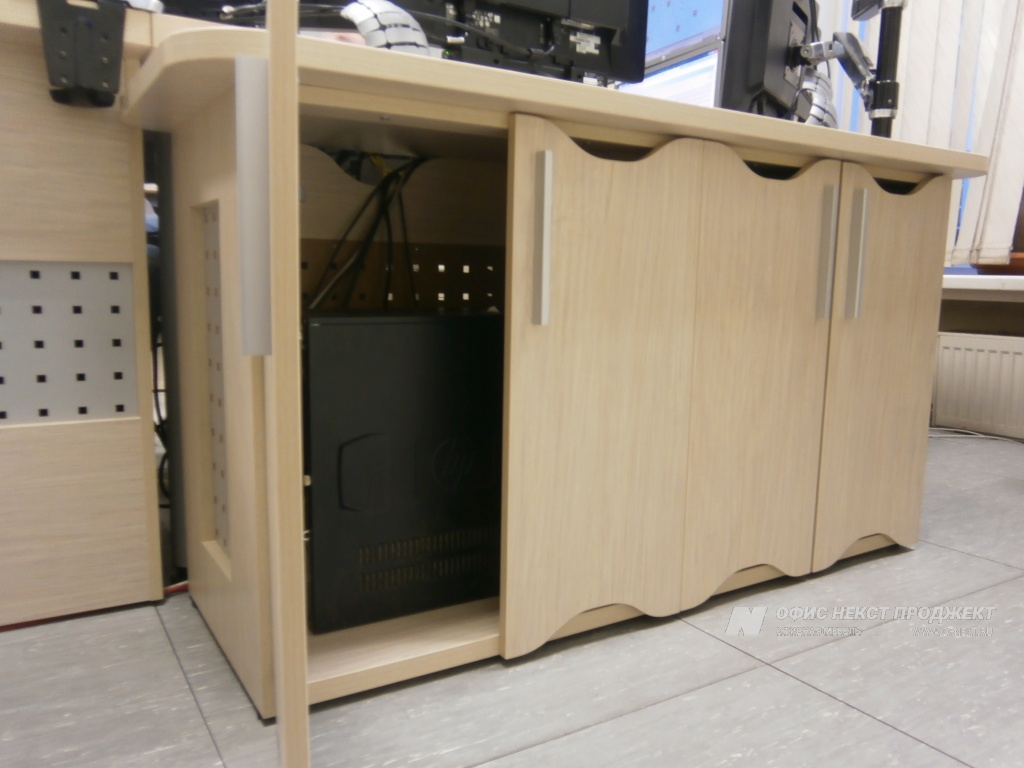

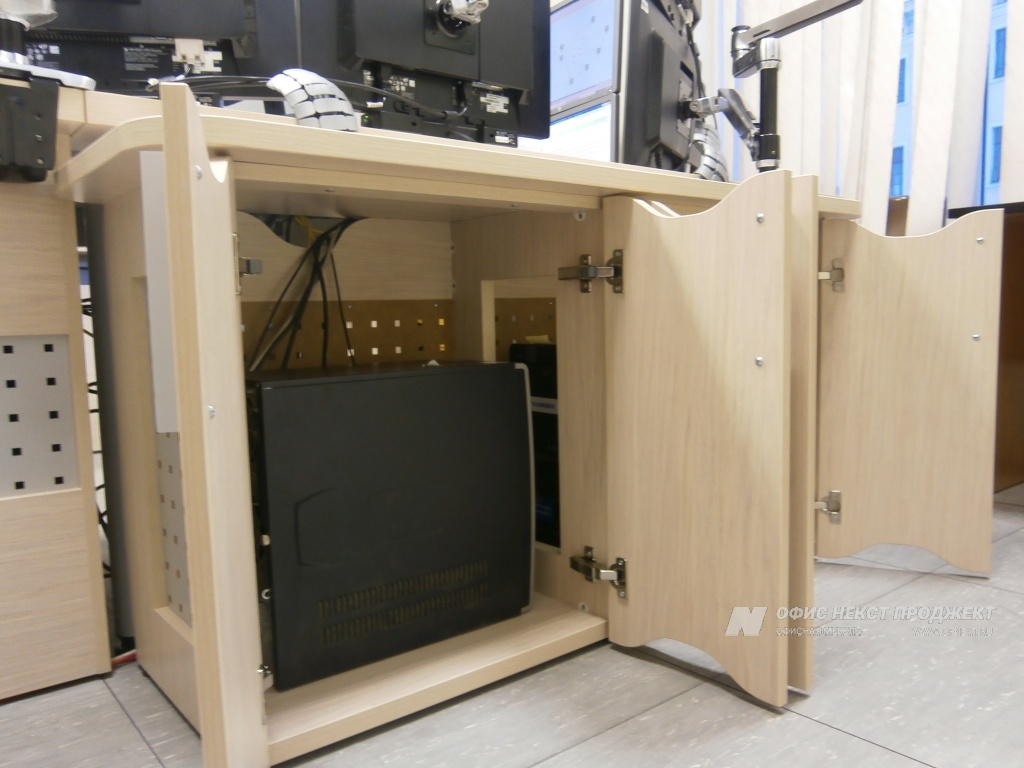

Открытые секции шкафа показывают размещение системных блоков, фурнитуру и вентиляционные панели.

Открытые секции шкафа показывают размещение системных блоков, фурнитуру и вентиляционные панели.

Встроенные боковые тумбы

Боковые тумбы совмещают хранение принадлежностей и размещение оборудования. Отсек для системных блоков оснащён выдвижной полкой: технику можно выдвинуть для осмотра и обслуживания. На полке может размещаться до двух системных блоков.

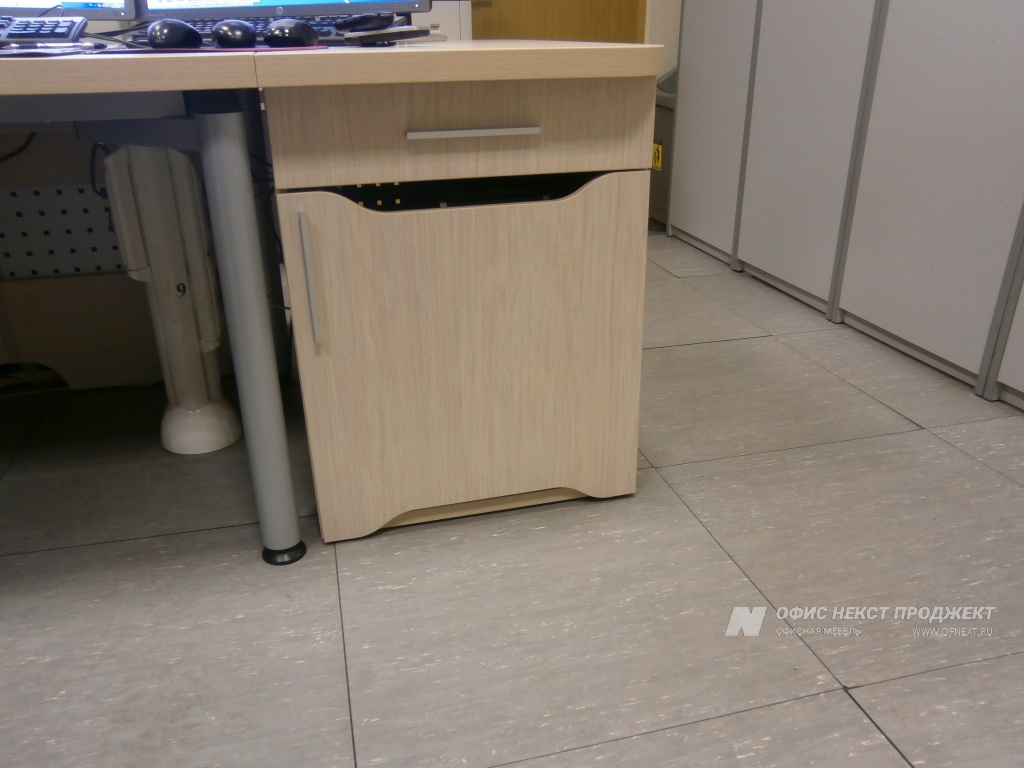

Закрытая тумба: ящик для принадлежностей и фасад технического отсека с вентиляционными вырезами.

Закрытая тумба: ящик для принадлежностей и фасад технического отсека с вентиляционными вырезами.

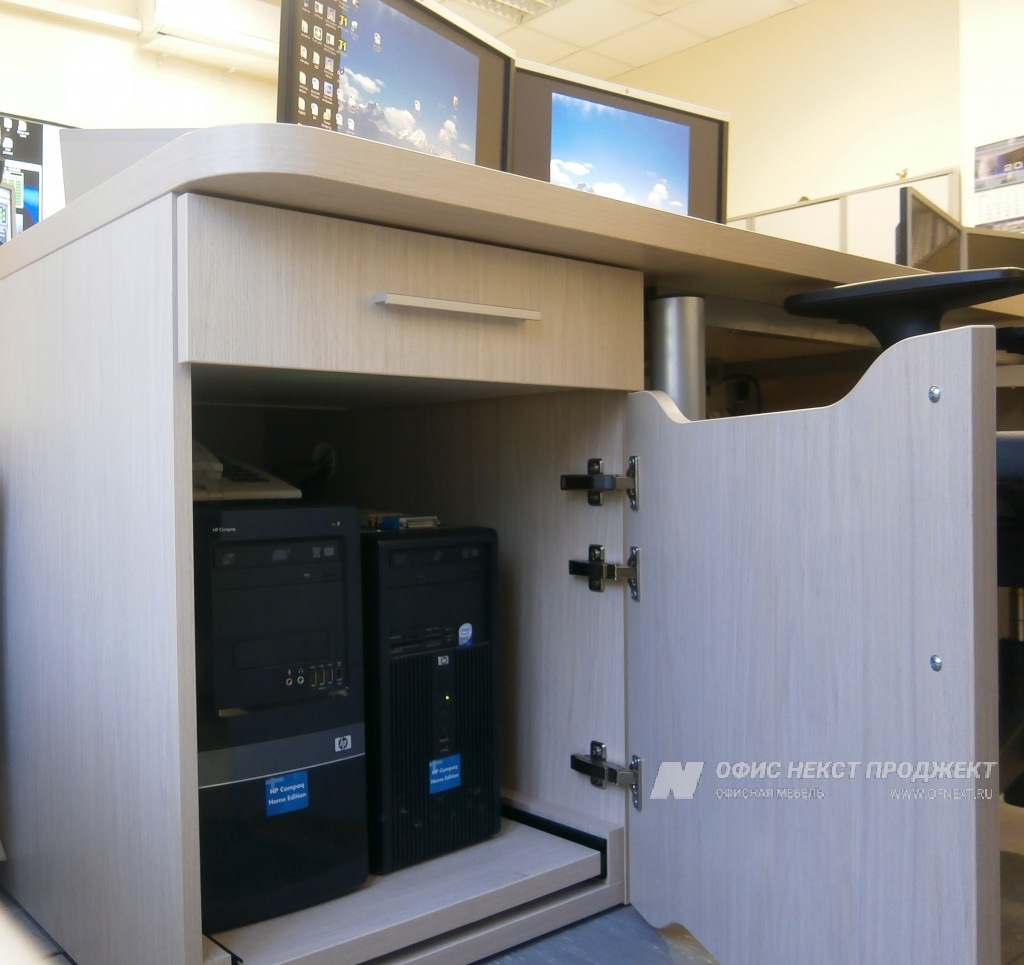

Отсек с двумя системными блоками. Полка установлена на направляющих, дверь открывает доступ к оборудованию.

Отсек с двумя системными блоками. Полка установлена на направляющих, дверь открывает доступ к оборудованию.

Выдвижная полка для системного блока

Полка в задвинутом положении. За системным блоком видна перфорированная панель технического отсека.

Полка в задвинутом положении. За системным блоком видна перфорированная панель технического отсека.

Полка выдвинута вперёд для доступа к корпусу системного блока и его подключениям.

Полка выдвинута вперёд для доступа к корпусу системного блока и его подключениям.

Организация кабельных трасс

Под столешницами установлены металлические лотки для прокладки силовых и сигнальных кабелей. Вертикальные колонны организуют подвод от пола к рабочим местам. Проёмы в мебельных панелях соединяют подстольное пространство с отсеками оборудования.

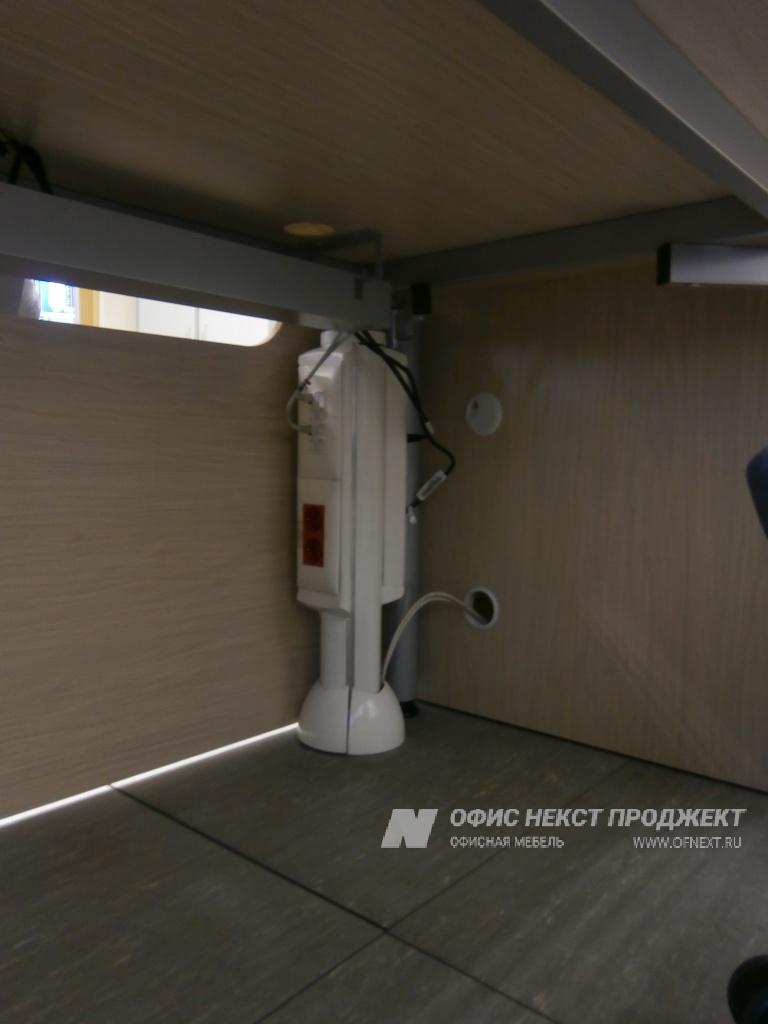

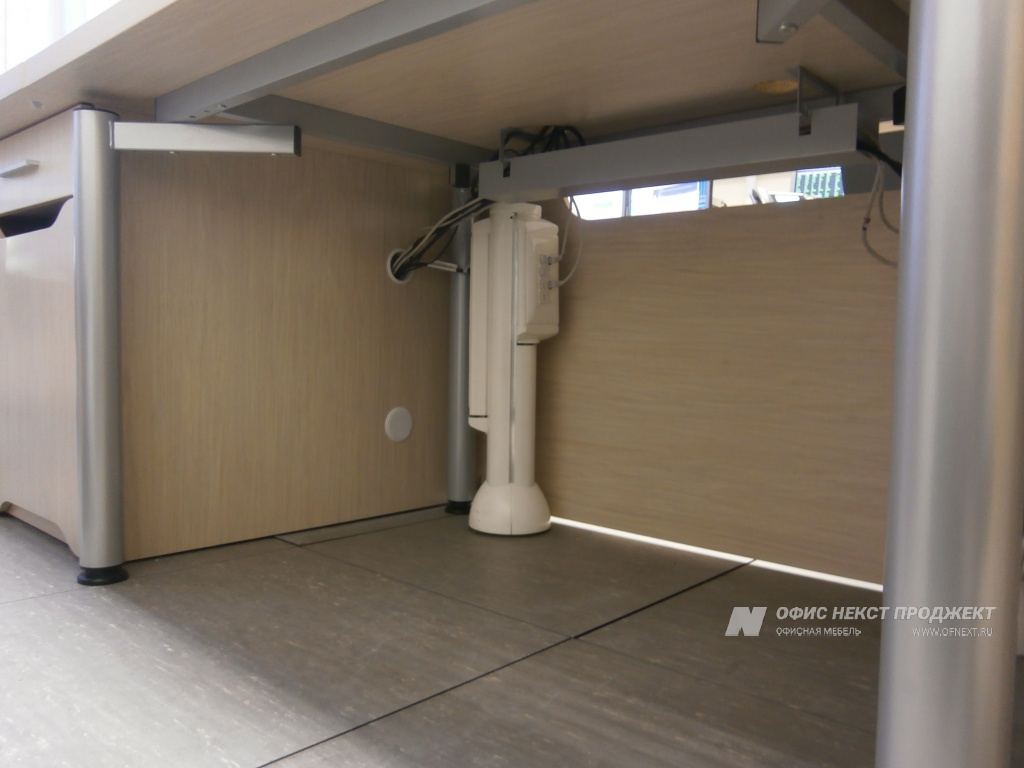

Горизонтальный кабельный лоток и вертикальная розеточная колонна под столом.

Горизонтальный кабельный лоток и вертикальная розеточная колонна под столом.

Кабели проходят в пределах конструкции мебели. Такое размещение освобождает посадочную зону и позволяет отделить проводку от пространства для ног и уборки пола.

Подключения под столешницей

Розеточная колонна, кабельный лоток и проёмы в панелях образуют маршрут подключения оборудования.

Розеточная колонна, кабельный лоток и проёмы в панелях образуют маршрут подключения оборудования.

Вывод кабелей на рабочую поверхность

Для подключения настольного оборудования в столешницах предусмотрены круглые кабельные вводы. Они собирают проводку в одной точке и позволяют направить её от мониторов и периферии в подстольные лотки.

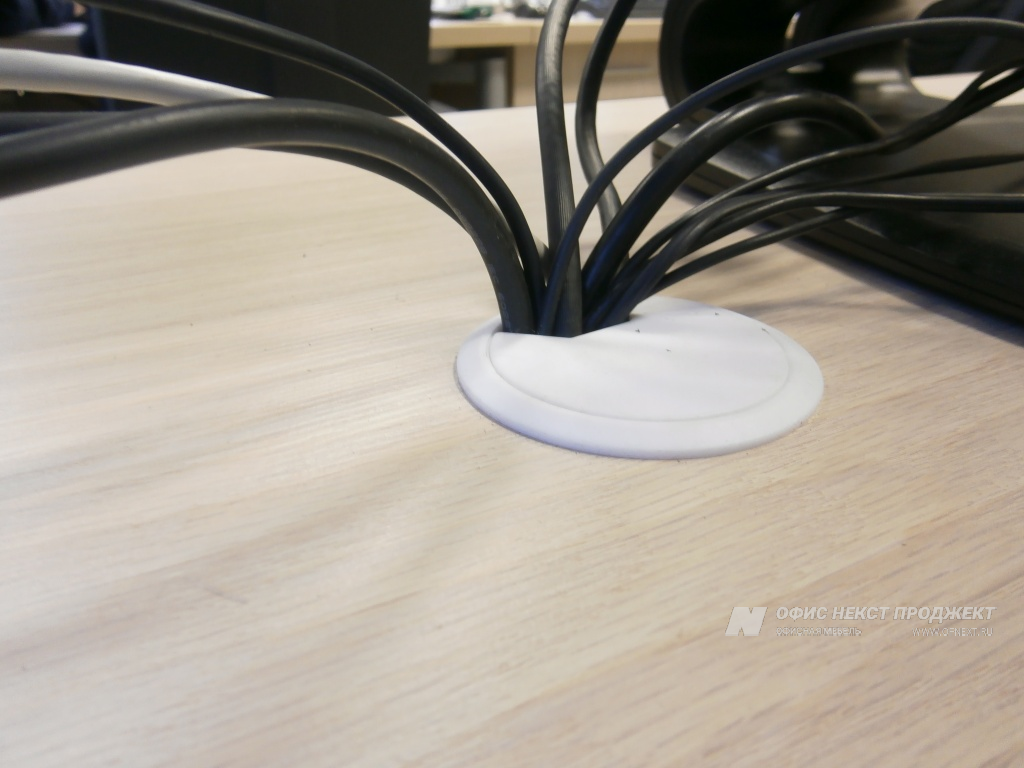

Кабельный ввод в столешнице. Провода собраны в компактный жгут у основания монитора.

Кабельный ввод в столешнице. Провода собраны в компактный жгут у основания монитора.

Вентиляция технических отсеков

В конструкции тумб и шкафов предусмотрен естественный воздухообмен. Вырезы в верхней и нижней частях фасадов, перфорированные вставки и проёмы в корпусах оставляют пути для поступления и отвода воздуха. Схема показывает расположение вентиляционных проёмов рядом с системными блоками.

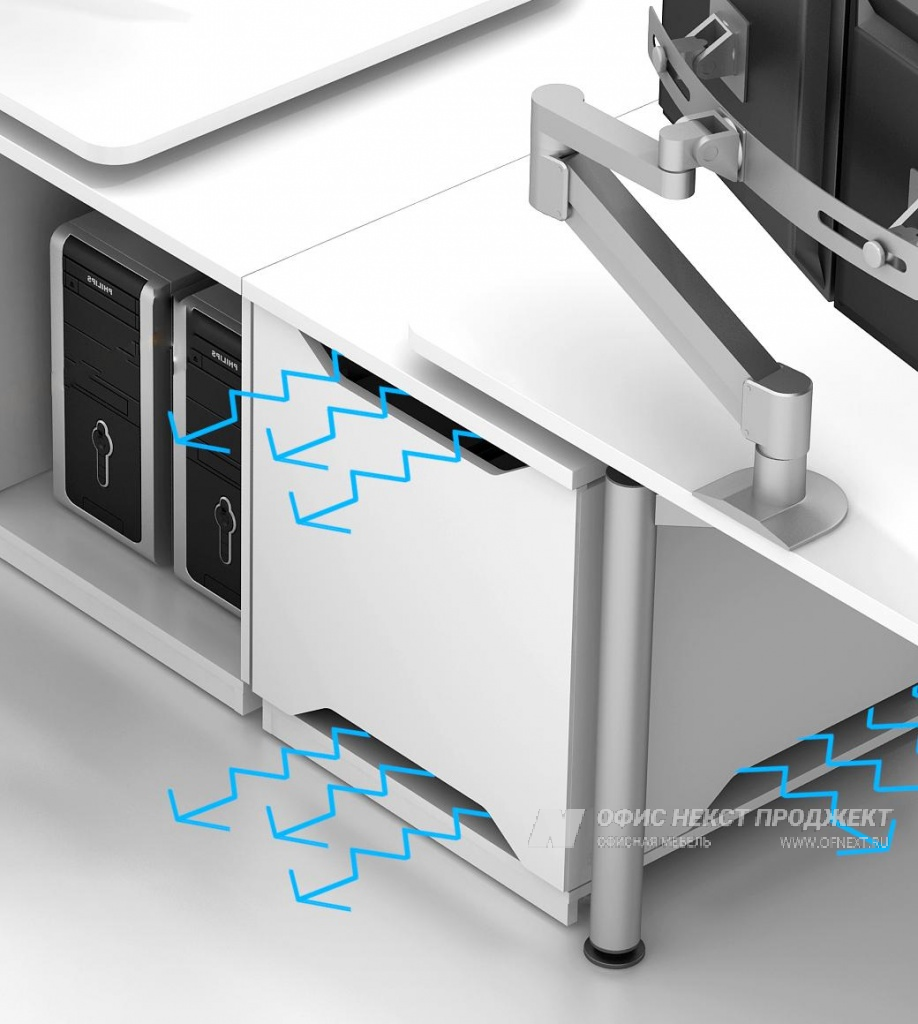

Схема вентиляции отсека для системных блоков. Голубыми стрелками обозначены пути движения воздуха через проёмы.

Схема вентиляции отсека для системных блоков. Голубыми стрелками обозначены пути движения воздуха через проёмы.
